一、工作原理：

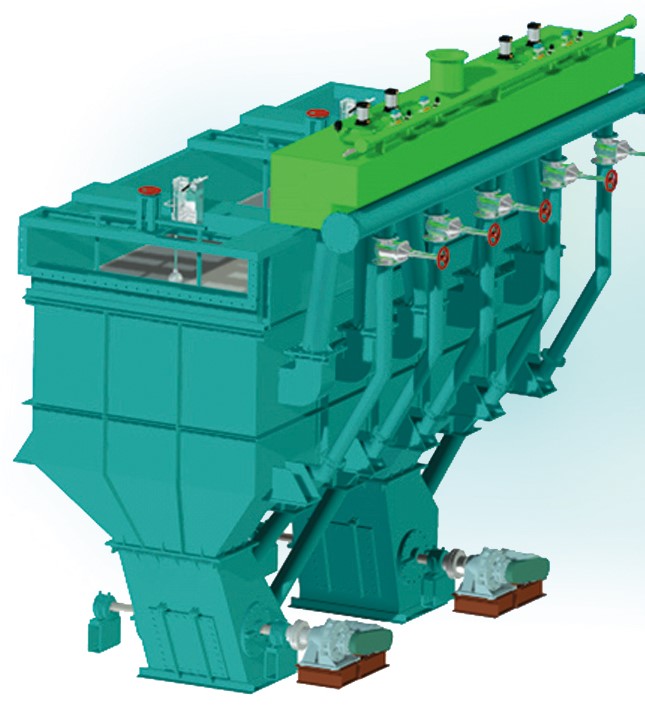

设备的工作原理：风阀按一定的频率将压缩空气压入并排出筛下空气室，使机体内的介质（水）形成脉动运动，而原煤在介质（水）的脉动作用下按比重分层，比重大的矸石分布在底层，比重小的中煤分布在中间，而比重轻的精煤则分布在上层，从而完成原煤的分选工作。
其工作过程：原煤由入料端给入机体第一段，在脉动水流的作用下，矸石分布在底层经排矸装置排出，而中煤、次精煤与精煤分布在上层，并随脉动水流进入机体的第二段（中煤段）。在此段里，中煤分布在底层经排料装置排出；次精煤分布在中层溢流到第三段并通过排料装置排出；而精煤在上层至第三段末端通过溢流堰溢出跳汰机。从而原煤被分离成矸石、中煤、次精煤和精煤四种产品。
二、技术参数：
二、技术参数：
| 型 号 | SKT-4 | SKT-6 | SKT-8 | SKT-10 | SKT-12 | SKT-14 | SKT-16 | SKT-20 | SKT-24 | |
| 入料粒度（mm） | ≤80 | |||||||||
| 处理能力（t/h） | 40-60 | 60-90 | 80-120 | 100-150 | 120-180 | 140-210 | 160-240 | 200-300 | 240-360 | |
|
跳汰面积 （m2） |
矸石段 | 1.4 | 2.4 | 3.3 | 4.0 | 4.8 | 5.6 | 6.4 | 8 | 8 |
| 中煤段 | 2.6 | 3.6 | 4.7 | 6.0 | 7.2 | 8.4 | 9.6 | 12 | 16 | |
| 合计 | 4.0 | 6.0 | 8.0 | 10.0 | 12.0 | 14.0 | 16.0 | 20 | 24 | |
|
筛孔尺寸 （mm） |
矸石段 | φ16/φ19(锥孔) | ||||||||
| 中煤段 | φ16/φ13(锥孔) | |||||||||
|
筛面倾角 (°) |
矸石段 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 中煤段 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 顶水压力(Mpa) | 0.01 | |||||||||
| 跳汰频率(次/min) | 30-90 | |||||||||
| 配鼓风机 | 风量(m2/min) | ≥32 | ≥48 | ≥65 | ≥80 | ≥96 | ≥112 | ≥128 | ≥160 | ≥192 |
| 升压(Mpa) | 0.03-0.05 | |||||||||
| 配压风机 | 风量(m3/min) | 3 | 3 | 3 | 6 | 6 | 6 | 6 | 6 | 6 |
| 升压(Mpa) | 0.8 | |||||||||
| 机器净重（t） | 16 | 20 | 24 | 28 | 33 | 40 | 48 | 62 | 78 | |
