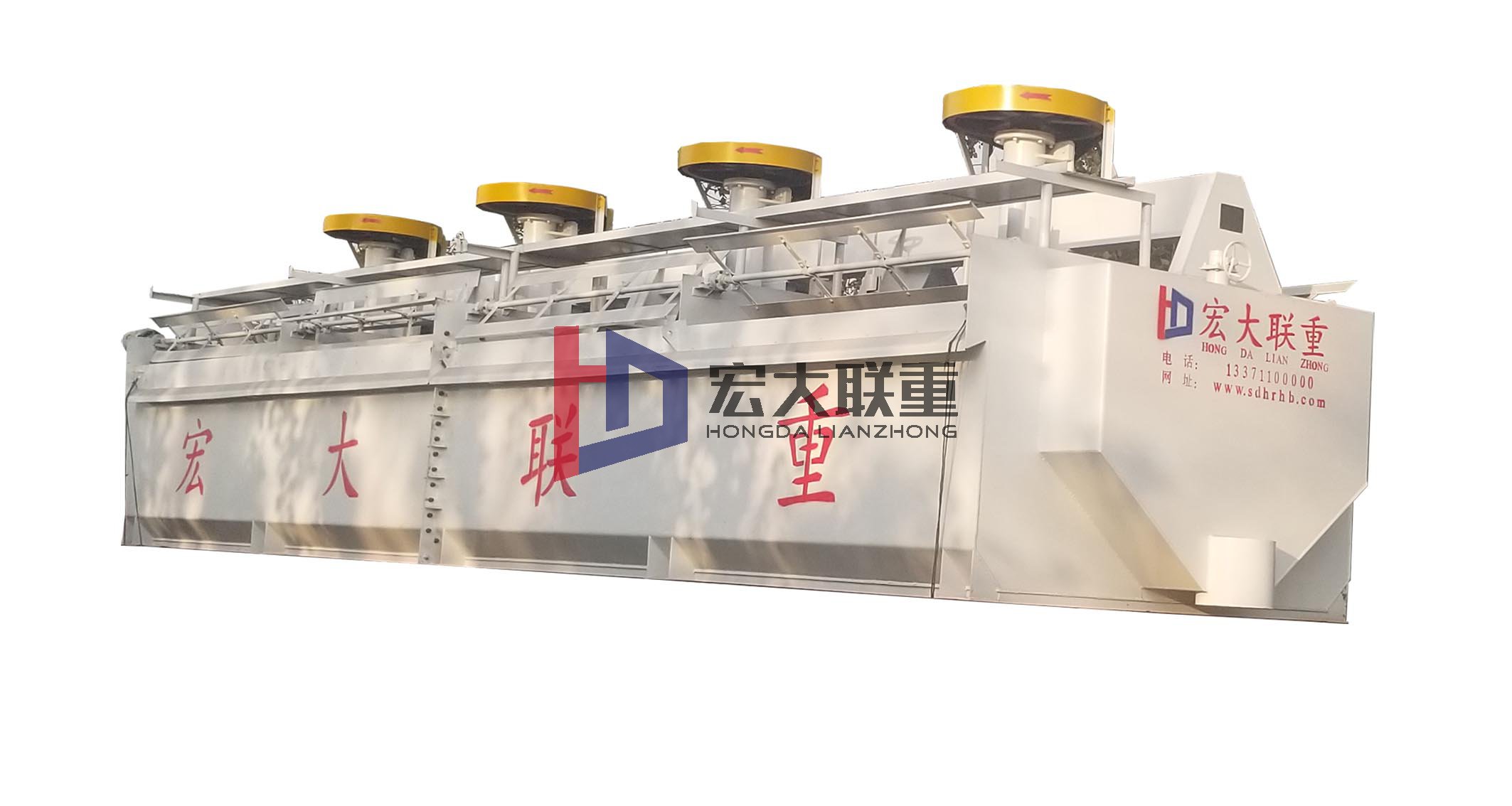

XJM自吸搅拌式浮选机

更新时间2020-12-14 17:19:00

简要描述:

一、工艺特点 (1)本系列机型采用先进的入料方式-假底底吸,周边溢流,这种入料方式为本系列浮选机所特有,集直流式入料和自吸式入料的优点于一体,既克服了直流式入料矿浆

详细介绍

一、工艺特点:
(1)本系列机型采用先进的入料方式-“假底底吸,周边溢流”,这种入料方式为本系列浮选机所特有,集直流式入料和自吸式入料的优点于一体,既克服了直流式入料矿浆易发生短路的现象,又克服了自吸式入料矿浆通过量小的缺点。
(2)槽内矿浆为“W”型立体循环,气泡在槽内分布均匀,流态合理。
(3)独特的空气流道,将套筒进气管吸入的空气同时导入上、下层叶轮腔内,保证通过叶轮上下层的矿浆流在矿化最佳区域叶轮腔内均可获得矿化机会,大大提高矿浆矿化几率,提高浮选速度;同时套筒进气阀可灵活“在线”调整充气量,方便工人操作。
(4)每一浮选槽均设有加药点,可实现分室加药的工艺要求。且加药点对药剂具有雾化功能。
二、技术参数:
技术特征 型             号
XJM-S4 XJM-S6 XJM-S8 XJM-S12 XJM-S14 XJM-S16 XJM-S20
单槽容积m3 4 6 8 12 14 16 20
单位体积处理能力t/m3·h 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1
单位体积矿浆处理量m3/m3 ·h 6~10 6~10 6~10 6~10 6~10 6~10 6~10
充气速率m3/m2 ·min 0.6~1.2
搅拌机构功率kW 15 18.5 22 30 30 37 45
刮泡机构功率kW 1.5 1.5 1.5 1.5 1.5 2.2 2.2

外形尺寸
3槽 长mm 6785 7685 8200 9495 10200 10970 12260
4槽 长mm 8690 9890 10555 12254 13205 14175 15175
5槽 长mm 10595 12095 12910 15014 16210 17380 18630
宽mm 2150 2450 2750 3120 3270 3450 3700
高mm 2758 2806 2956 3250 3310 3433 3503
